La gestion optimisée du chauffage par GTBox Commerces

La gestion optimisée du chauffage par GTBox Commerces

Les magasins possèdent très souvent de nombreuses unités de chauffage/climatisation avec des sondes de température le plus souvent mal positionnées, des programmes de fonctionnement plus ou moins bien réglés et des consignes laissées sur les thermostats au bon vouloir du personnel, voire même des clients !



Grâce à ses algorithmes optimisés et à sa technologie de capteurs à énergie renouvelable, GTBox apporte une réponse très pertinente pour le pilotage des systèmes de chauffage et de climatisation des points de vente.




Les températures sont mesurées au cœur des rayons grâces à des sondes autonomes à énergie renouvelable. C’est la véritable température ressentie par les clients, pour un meilleur confort et une parfaite optimisation énergétique.




Les consignes de chauffe sont maitrisées pour les différentes zones et les différentes périodes de la journée (fermeture, rempotage, ouverture commerciale,..). Seuls les utilisateurs habilités peuvent les modifier.




Les chauffages démarrent au moment précis permettant d’atteindre les consignes à l’heure souhaitée. On ne détermine pas dans GTBox à partir de quelle heure on va commencer à chauffer mais à quelle heure on veut que la consigne de température soit atteinte. Le système calcule tout seul par un auto-apprentissage, et en fonction de la température extérieure, à quelle heure il doit commencer à chauffer.

Les consignes peuvent s'adapter à la température extérieure et baisser automatiquement lorsqu’il fait froid dehors, les clients étant plus chaudement habillés. Elles peuvent également s'adapter à la non présence pour les zones où le personnel n'est pas présent en permanence (bureaux, ...).  Lorsque le personnel revient dans la zone, le chauffage reprend sa consigne habituelle très rapidement.




Les horaires d’ouverture/fermeture exceptionnels peuvent être déclarés très simplement pour un ou plusieurs magasins (jours fériés, inventaires,…). Ce n'est jamais le cas avec les thermostats indépendants qui appliquent leurs règles habituelles et chauffent les points de vente inutilement lorsqu'il est fermé.




Pour les magasins équipés de chaudière et d'aérothermes à eau, GTBox permet de coupler le fonctionnement de la chaudière  au fonctionnement des aérothermes. Dès lors qu'un aérotherme va avoir besoin de chauffer, il "prévient" la chaudière. Celle-ci calcule en combien de temps elle pourra réchauffer son circuit d'eau et commence à chauffer au moment adéquat pour fournir l'énergie nécessaire à l'aérotherme. Lorsque plus aucun aérotherme n'a besoin de chauffer, la chaudière se coupe ou baisse sa consigne en fonction de ses capacités de redémarrage à froid.




Les chauffages raccordés à un circuit de récupération de chaleur (sur la production de froid par exemple) sont pilotés en fonction de la disponibilité d’énergie dans le circuit. Le système utilise ainsi l’énergie disponible au meilleur moment et s’enclenche avant les chauffages à combustible. Il libère le maximum d’énergie pour la production d’eau chaude sanitaire.




Toutes ces optimisations font clairement la différence en fin d'année sur le bas de la facture et sur le bilan carbone du magasin !

La Gestion Technique de Bâtiment bientôt obligatoire

La Gestion Technique de Bâtiment bientôt obligatoire

Le récent décret tertiaire de la loi Elan impose aux bâtiments tertiaires de plus de 1000 m2 une réduction de 40% de leur consommation d’énergie à échéance 2030 (comparée à 2010). A partir de 2020, la consommation d’énergie de ces mêmes bâtiments devra être déclarée afin de garantir au mieux les engagements de baisse de consommation.

Un nouveau décret « BACS & SRC » est en préparation. Il s’inscrit dans une logique de moyen pour atteindre les objectifs de résultats en termes de performance énergétique.

Il traduit en droit français la directive révisée (UE) 2018/844 portant sur la performance énergétique des bâtiments, relative aux systèmes d’automatisation/contrôle et d’autorégulation de la température, dans les bâtiments neufs et existants : BACS & SRC.

Il va imposer, entre autres, aux bâtiments tertiaires dont la puissance énergétique est supérieure 290 kW (chauffage, refroidissement et ventilation), la mise en place d’un système de Gestion Technique de Bâtiment (en Anglais : Building Automation and Control System).

Cette obligation devrait concerner les bâtiments neufs en 2020 et les bâtiments anciens à partir de 2025.

Les systèmes mis en place devront respecter les exigences des classes A ou B de la norme NF EN 15232.Cette norme détermine en synthèse les fonctionnalités à respecter pour garantir une bonne efficacité énergétique des systèmes mis en place.

L’entrée en vigueur des dispositions législatives devrait avoir lieu en mars 2020.

Le législateur, au travers de ce nouveau décret, intègre l’intérêt de plus en plus évident des systèmes de pilotage et de régulation pour améliorer l’efficacité énergétique des bâtiments.

Une obligation de plus me direz-vous, mais elle va dans le bon sens, et ne vous en faites pas, nous sommes là pour vous aider…

La gradation de l’éclairage, une technologie trop peu développée

La gradation de l’éclairage, une technologie trop peu développée

SavNTec a été choisi par deux magasins Leroy Merlin de la région de Rouen pour rénover et optimiser, en partenariat avec IVT Connect, l’éclairage de leurs surfaces de vente.

L’éclairage des sites a été passé en Led et piloté en gradation totale. Les deux magasins disposent d’un apport en lumière naturelle conséquent qui permet d’envisager une baisse importante de la puissance d’éclairage même avec une luminosité extérieure modeste.

La puissance d’éclairage s’adapte toute seule aux différentes périodes d’activité des magasins et à l’apport en lumière naturelle.

On peut imaginer par exemple, une réduction de 30% 3 à 4 heures par jour pendant la période de remplissage et une réduction jusqu’à 40% pendant les journées ensoleillées, …

La technologie Enocean (sans fil et sans pile) que nous utilisons a simplifié grandement l’infrastructure matérielle nécessaire. Les actionneurs de gradation (DALI) sont positionnés sur les lignes d’éclairage. Ils sont paramétrables « over the air » sans avoir à s’y raccorder, et même à distance sans avoir à se déplacer sur site, grâce aux solutions que nous avons implémentées.

Le client peut adapter en temps réel les règles de gestion de son éclairage sur ses deux sites (modification des horaires, des taux de gradation, des seuils de luminosité, …)

La diminution de l’intensité d’éclairage influe directement et presque de manière linéaire sur la puissance électrique consommée. A l’échelle d’un magasin de plus de 10 000 m2 éclairé 15 heures par jour, 6j/7, on mesure assez rapidement l’intérêt !

Les technologies de gradation sont aujourd’hui parfaitement matures grâce à des protocoles comme DALI par exemple. Elles sont assez simples à mettre en œuvre et à maintenir. Pourtant, il y a encore énormément de rénovations d’éclairage qui se font avec des technologies non gradables !

La régulation terminale du chauffage, une source d’économies peu exploitée.

La régulation terminale du chauffage, une source d’économies peu exploitée.


La régulation du chauffage central des bâtiments tertiaires consiste très souvent en un pilotage de la température du système de production d’eau chaude.

En fonction de plages horaires et parfois en fonction de la température extérieure, on produit une eau plus ou moins chaude qui est distribuée dans l’ensemble du réseau de chauffage.

La température de diffusion dans les différentes zones/pièces du bâtiment est alors, au-mieu gérée par des vannes thermostatiques, au pire pas gérée du tout.

Imaginons par exemple un lycée avec des dizaines de salles de cours. Elles ne sont pas toujours utilisées dans la journée et sont souvent chauffées inutilement.

Les nouvelles technologies permettent pourtant aujourd’hui de réguler simplement la température de diffusion terminale.

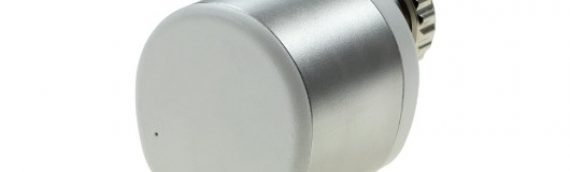

GTBox intègre des vannes thermostatiques pilotées et autonomes en énergie. Elles sont commandées en radio. Elles s’alimentent en énergie par la différence de température entre le corps de chauffe et l’air ambiant (effet Peltier).

Une seule GTBox permet alors de piloter des dizaines de radiateurs et de zones. La consigne de température peut être définie et maitrisée de manière centrale. Elle peut s’abaisser en cas d’inoccupation temporaire de la pièce et/ou passer en mode économique en cas d’inoccupation prolongée.

A l’instar de la lumière que l’on éteint en sortant d’une pièce, le chauffage diminue alors également automatiquement et ce sont des dizaines de milliers de kWh qui peuvent être économisés à l’année.
